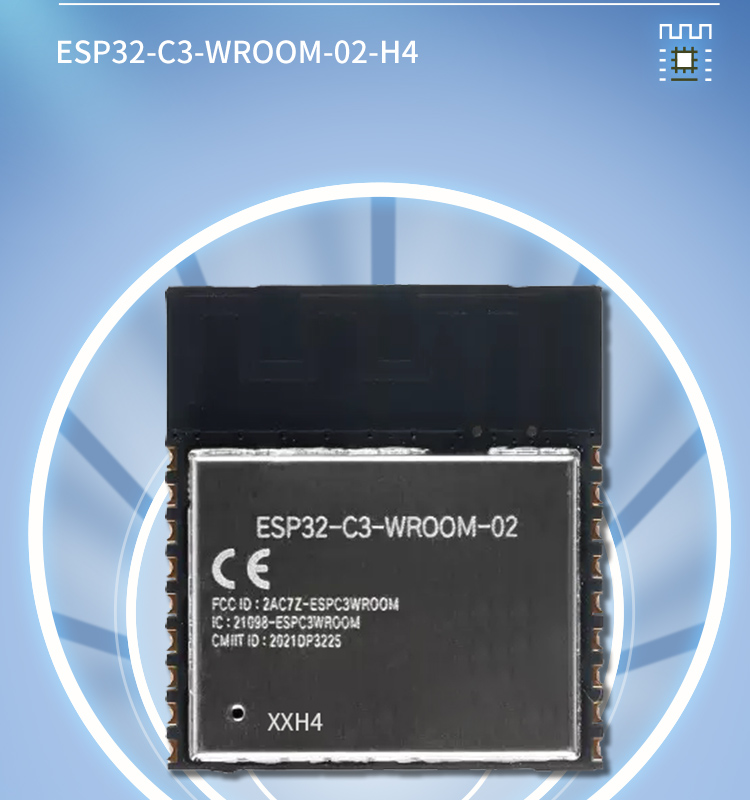

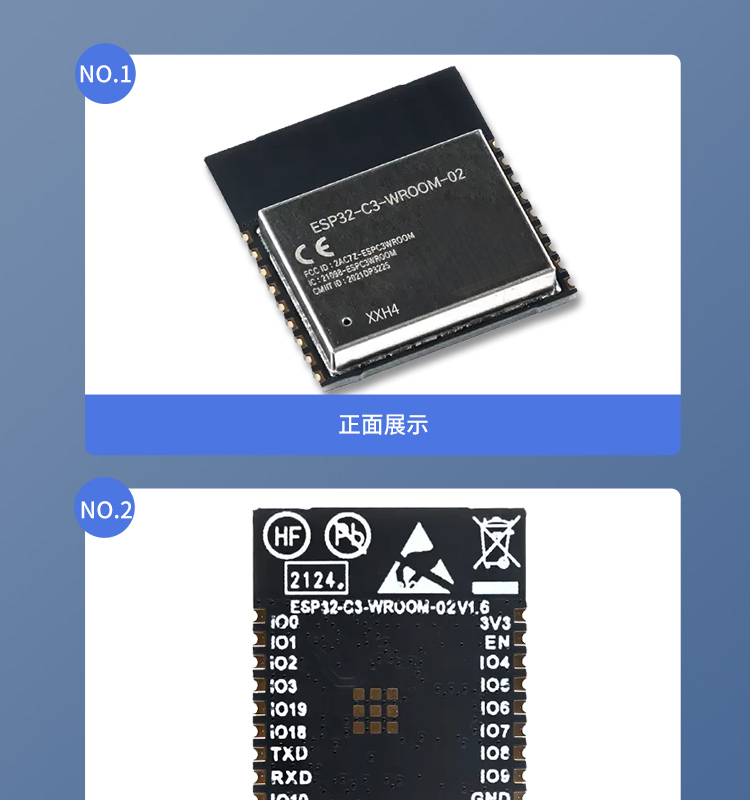

ESP32-­C3-­WROOM-­02
ESP32-­C3-­WROOM-­02U

2.4 GHz Wi­-Fi (802.11 b/g/n) + 藍牙 ® 5 模組
內置 ESP32-­C3 系列芯片，RISC­V 單核處理器
4 MB flash
15 個 GPIO
板載 PCB 天線或外部天線連接器

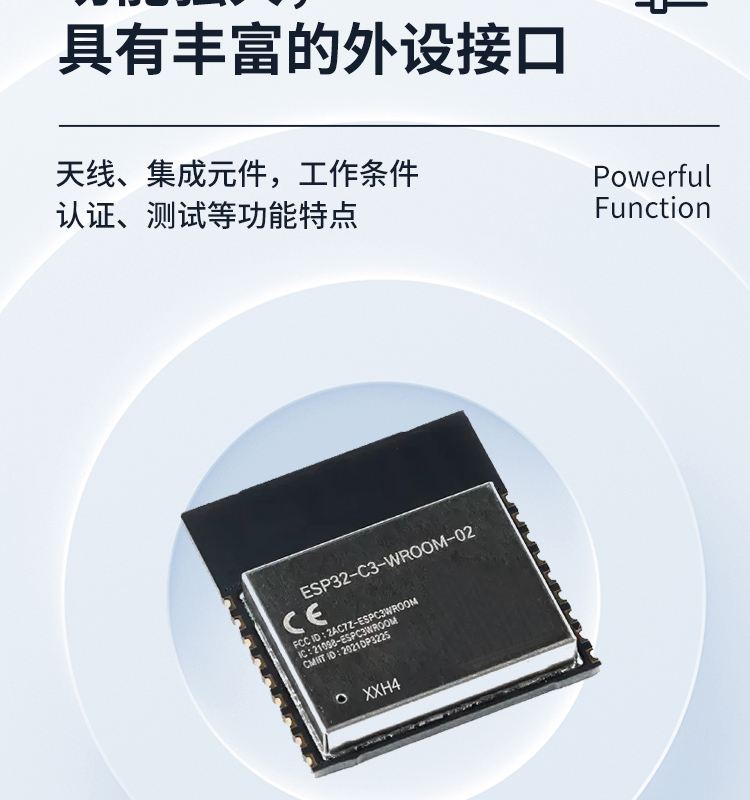

ESP32-C3-WROOM-02 和 ESP32-C3-WROOM-02U 是通用型 Wi-Fi 和低功耗藍牙 (Bluetooth LE) 模組，功能強大，具有豐富的外設接口，可用于智能家居、工業自動化、醫療保健、消費電子產品等領域。ESP32-C3-WROOM-02 和 ESP32-C3-WROOM-02U 模組均配置了 4 MB 外部 SPI flash。ESP32-C3-WROOM-02采用 PCB 板載天線，ESP32-C3-WROOM-02U 采用連接器連接外部天線。

ESP32-C3-WROOM-02 和 ESP32-C3-WROOM-02U 均有兩種工作環境溫度選擇，即–40 ∼ 85 °C 和–40 ∼ 105°C 變型，采用的都是 ESP32-C3 芯片。

esp樂鑫官網ESP32-C3-WROOM-02/02U 2.4 GHz Wi-Fi (802.11b/g/n)+藍牙5模組樂鑫藍牙wifi模塊ESP32-C3 芯片搭載 RISC-V 32 位單核處理器。ESP32-C3 集成了豐富的外設，包括 UART、I2C、I2S、紅外遙控模塊 (remote control peripheral)、LED PWM 控制器、通用 DMA 控制器、TWAI® 控制器、USB 串口/JTAG 控制器、溫度傳感器和模/數轉換器等，還具有單線、雙線、四線 SPI 接口。

esp樂鑫官網ESP32-C3-WROOM-02/02U 2.4 GHz Wi-Fi (802.11b/g/n)+藍牙5模組樂鑫藍牙wifi模塊特性
CPU 和片上存儲器
• 內置 ESP32-C3 芯片，RISC-V 32 位單核微處理器，主頻高 160 MHz
• 384 KB ROM
• 400 KB SRAM（其中 16 KB 專用于 cache）
• 8 KB RTC SRAM

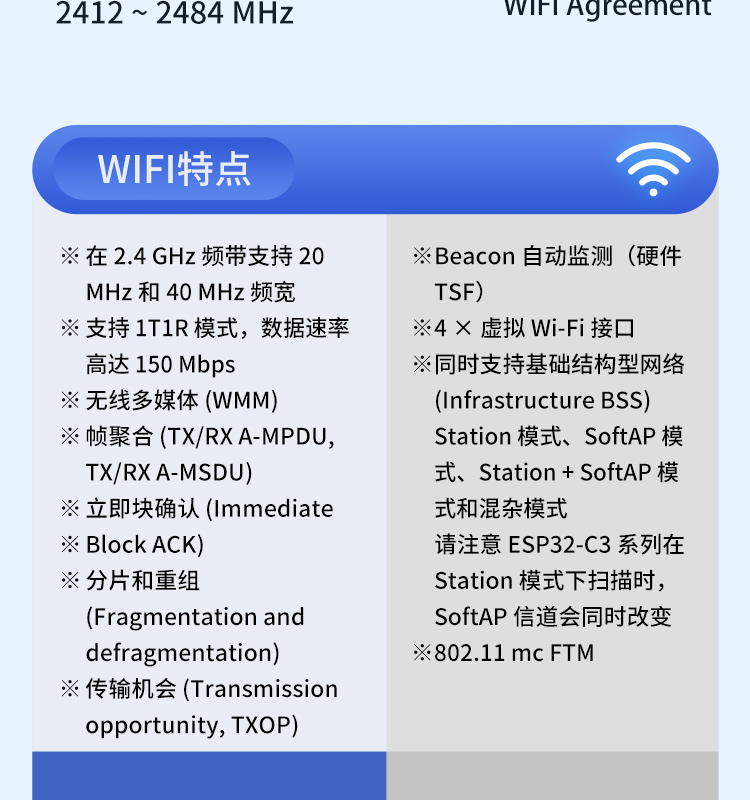

Wi­Fi
• 支持 IEEE 802.11 b/g/n 協議
• 工作信道中心頻率范圍：2412 ~ 2484 MHz
• 在 2.4 GHz 頻帶支持 20 MHz 和 40 MHz 頻寬
• 支持 1T1R 模式，數據速率高達 150 Mbps
• 無線多媒體 (WMM)
• 幀聚合 (TX/RX A-MPDU, TX/RX A-MSDU)
• 立即塊確認 (Immediate Block ACK)
• 分片和重組 (Fragmentation and defragmentation)
• 傳輸機會 (Transmission opportunity, TXOP)
• Beacon 自動監測（硬件 TSF）
• 4 × 虛擬 Wi-Fi 接口
• 同時支持基礎結構型網絡 (Infrastructure BSS)
Station 模式、SoftAP 模式、Station + SoftAP 模式和混雜模式
請注意 ESP32-C3 系列在 Station 模式下掃描時，SoftAP 信道會同時改變
• 802.11 mc FTM
藍牙 ®
• 低功耗藍牙 (Bluetooth LE)：Bluetooth 5、Bluetoothmesh
• 速率支持 125 Kbps、500 Kbps、1 Mbps、2 Mbps
• 廣播擴展 (Advertising Extensions)
• 多廣播 (Multiple Advertisement Sets)
• 信道選擇 (Channel Selection Algorithm #2)
• Wi-Fi 與藍牙共存，共用同一個天線
外設
• GPIO、SPI、UART、I2C、I2S、紅外遙控 (remotecontrol peripheral)、LED PWM 控制器、通用 DMA控制器、TWAI® 控制器（兼容 ISO 11898-1，即CAN 規范 2.0）、USB 串口/JTAG 控制器、溫度傳感器、SAR 模/數轉換器、通用定時器、看門狗定時器
模組集成元件
• 40 MHz 集成晶振

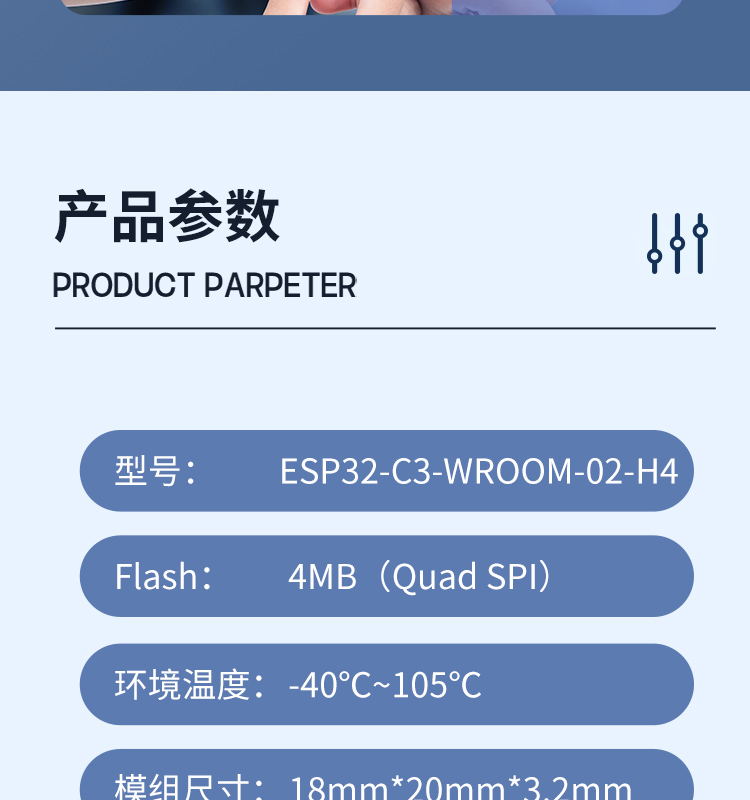

• 4 MB SPI flash
天線選型
• 板載 PCB 天線 (ESP32-C3-WROOM-02)
• 通過連接器連接外部天線 (ESP32-C3-WROOM-
02U)
工作條件
• 工作電壓/供電電壓：3.0 ~ 3.6 V
• 工作環境溫度：
– 85 °C 版模組：–40 ~ 85 °C
– 105 °C 版模組：–40 ~ 105 °C
認證
• RF 認證：見 證書
• 環保認證：RoHS/REACH
測試
• HTOL/HTSL/uHAST/TCT/ESD/Latch-up

esp樂鑫官網ESP32-C3-WROOM-02/02U 2.4 GHz Wi-Fi (802.11b/g/n)+藍牙5模組樂鑫藍牙wifi模塊應用
• 智能家居
– 智能照明
– 智能按鈕
– 智能插座
– 室內定位
• 工業自動化
– 工業機器人
– Mesh 組網
– 人機界面
– 工業總線應用
• 醫療保健
– 健康監測
– 嬰兒監控器
• 消費電子產品
– 智能手表、智能手環
– OTT 電視盒、機頂盒設備
– Wi-Fi 音箱
– 具有數據上傳功能的玩具和接近感應玩具
• 智慧農業
– 智能溫室大棚
– 智能灌溉
– 農業機器人
• 零售餐飲
– POS 系統
– 服務機器人
• 音頻設備
– 網絡音樂播放器
– 音頻流媒體設備
– 網絡廣播
• 通用低功耗 IoT 傳感器集線器
• 通用低功耗 IoT 數據記錄器

在物聯網的時代，WiFi和藍牙技術在智能終端和智能家居設備中扮演著至關重要的角色。樂鑫作為一家物聯網芯片設計和方案提供商，推出了一款全新的2.4GHz WiFi和藍牙5.0模組——ESP32-C3-WROOM-02/02U，為終端和智能家居設備提供更穩定、更快速、更可靠的連接解決方案。

1. ESP32-C3-WROOM-02/02U模塊 – 描述及優勢

esp樂鑫官網ESP32-C3-WROOM-02/02U 2.4 GHz Wi-Fi (802.11b/g/n)+藍牙5模組樂鑫藍牙wifi模塊是一款高度集成的無線網絡模塊，支持標準的802.11b/g/n WiFi和藍牙5.0協議。該模塊基于樂鑫新一代2.4GHz無線SoC ESP32-C3，具有以下優勢：

1. 小巧緊湊：ESP32-C3-WROOM-02/02U模塊體積小，只有18.2毫米×25.5毫米×2.8毫米，可適應各種智能終端和設備的空間限制。

2. 高性能：模塊采用先進的ESP32-C3 SoC芯片，其CPU主頻高達160MHz，內置4MB閃存和288KB SRAM，支持多種安全加/解密算法，可滿足不同應用場景的性能需求。

3. 低功耗：該模塊低功耗設計，支持多種省電模式，可有效延長設備的使用壽命。

4. 高可靠性：樂鑫ESP32-C3芯片具有先進的抗干擾性能和很強的魯棒性，支持Wi-Fi TX beamforming等一系列功能，可保證設備在復雜環境下的信號穩定性和傳輸質量。

5. 易于開發：模塊內置多種外設接口(如SPI、I2C、UART等)，可直接連接多種傳感器和設備，開發者可使用常見的開發工具和語言(C/C++、Python等)方便快速地開發應用程序。

2. esp樂鑫官網ESP32-C3-WROOM-02/02U 2.4 GHz Wi-Fi (802.11b/g/n)+藍牙5模組樂鑫藍牙wifi模塊的應用場景

ESP32-C3-WROOM-02/02U模塊在智能家居、智能電子、智能健康等多個領域具有廣泛的應用場景：

1. 智能家居：該模塊可與家用電器和家庭自動化設備配對使用，建立家庭Wi-Fi和藍牙網，實現諸如智能音響、智能電視、智能燈光等多種控制方式。

2. 智能電子：模塊的高性能和低功耗特性，可為智能手環、智能手表、智能眼鏡等個人便攜式設備提供集成網絡連接和數據傳輸解決方案。

3. 智能健康：模塊可接入家居和醫療設備，將健康監測數據通過無線網絡傳輸至云端，進行智能分析和輔助診斷，可提高患者的健康管理和診療效率。

3. ESP32-C3-WROOM-02/02U模塊的應用案例

ESP32-C3-WROOM-02/02U模塊已經被廣泛應用于智能終端和設備中，在以下幾個領域取得了優異的應用成果：

1. 智能音響：基于esp樂鑫官網ESP32-C3-WROOM-02/02U 2.4 GHz Wi-Fi (802.11b/g/n)+藍牙5模組樂鑫藍牙wifi模塊開發的智能音響，支持多房間音頻同步播放，提供面向不同用戶和應用場景的多種語音智能交互方式，如圖書館智能音響、語音交互智能音響等。

2. 智能電視：基于ESP32-C3-WROOM-02/02U模塊開發的智能電視，支持多種視頻解碼和編碼格式，提供優質高清智能圖像，為用戶提供更加便捷快速的多媒體視聽體驗。

3. 智能門鎖：基于ESP32-C3-WROOM-02/02U模塊開發的智能門鎖，通過WiFi和藍牙雙重認證方式，實現多重身份認證和門鎖遠程控制功能，為家庭及企業安全提供更加全面和便捷的保障。

4. 智慧醫療：基于ESP32-C3-WROOM-02/02U模塊開發的智慧醫療設備，將家庭醫療設備聯網，結合云計算和人工智能技術，實現智能化家庭健康監測和遠程醫療，為人們提供高效、快捷和安全的健康管理方式。

4. ESP32-C3-WROOM-02/02U模塊的未來展望

作為樂鑫新一代WiFi和藍牙半導體芯片中的佼佼者，ESP32-C3-WROOM-02/02U模塊在智能終端和設備領域將會迎來更廣闊的應用前景。隨著智能家居的發展和智能健康的普及，更多的終端和設備將會采用該模塊，為人們構建智慧家庭和智慧城市提供更穩定、更快速、更可靠的連接解決方案。

同時，隨著當前智能IoT系統和設備之間的互聯互通性的提高，越來越多的智能設備和終端將不僅僅局限于WiFi和藍牙雙通道連接。未來，ESP32-C3-WROOM-02/02U模塊還將加入更多新穎的連接技術，如5G、LPWA等，滿足更多、更廣泛的跨平臺連接需求，把智能終端和智能設備帶入更加智能化、智能化和安全的未來。

5. ESP32-C3-WROOM-02/02U模塊總結

作為ESP32系列芯片的一員，esp樂鑫官網ESP32-C3-WROOM-02/02U 2.4 GHz Wi-Fi (802.11b/g/n)+藍牙5模組樂鑫藍牙wifi模塊是一款集成了WiFi和藍牙5.0雙模通信的模塊，具有小巧緊湊、高性能、低功耗、高可靠性、易于開發等多個優點，并在智能家居、智能電子、智能健康等多個領域取得了廣泛應用。其優異的通訊和連接性能，是連接未來萬物的重要組成部分。
